單絲拉力試驗機YTN-D儀器特點和技術參數

作者：儀特諾來源：timeq.cn 發布時間：2021-01-09 09:32:24

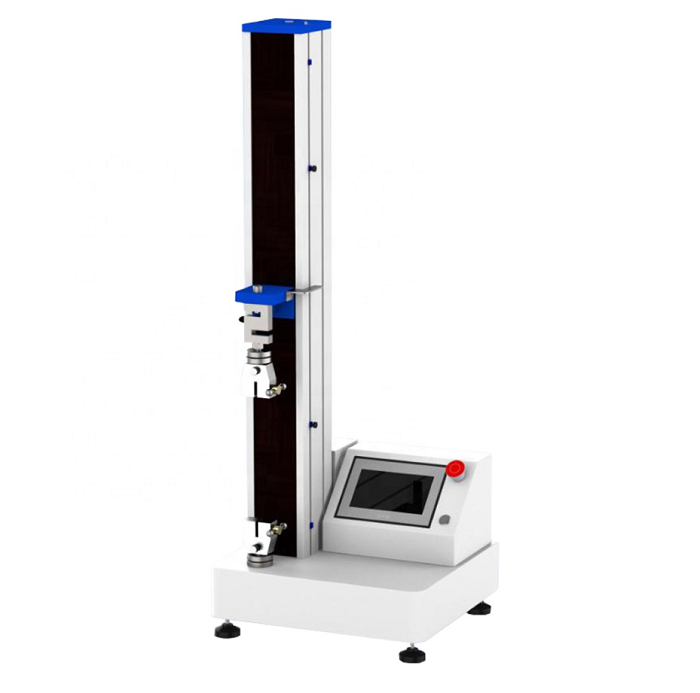

單絲拉力試驗機YTN-D，由北京儀特諾公司研發制造，本機采用步進電機系統作為精準動力，配合軟件技術與機械傳動相結合而成，核心部件均采用進口零部件，保證產品的高使用壽命、高穩定性、高精準性等。采用精密滾珠絲杠與導向桿，用0.5級精度力值傳感器，再通過高精度力值測量系統，實現精準測量。

單絲拉力試驗機YTN-D05，容量KN：0.5kN；KG：50kg；lb：110.該機型主要用于負荷低于0.5kN的材料試驗，廣泛應用于工廠、高校、科研單位、質檢機構等。（YTN-D系列單柱萬能拉力試驗機型號規格多，按需選型）。

單絲拉力試驗機YTN-D產品應用行業領域：儀器儀表、陶瓷材料、電線電纜、基礎材料、磁材產業、航空航天、醫療器械、醫療器械、電線電纜、冶金鋼鐵、橡膠塑料、陶瓷材料、計量質檢、包裝材料和食品、汽車生產、紡織化纖、商檢仲裁、石油化工、磁材產業、基礎材料實驗室、航空航天、儀器儀表等等。

單絲拉力試驗機YTN-D產品特點：

具有應力-應變、力量-位移、力量-時間、強度-時間等多種曲線模式。

具有機械行程開關；急停開關；過流，過壓，欠流，欠壓，漏電過載保護；軟件過載限位保護；斷點停機保護等多重保護裝置。

具有抗拉、抗彎、抗壓、抗折、黏著、撕裂、剝離、伸長率……等測試模式功能。

自動計算最大力、最小力、平均力、最大變形、伸長率、強度等功能。

多語種應用功能，適應不同的國別使用。

測量準確高，通過第三方檢測機構認證。

具有應力-應變、力量-位移、力量-時間、強度-時間等多種曲線模式。

高速率，低振動，低噪音的電機驅動裝置。

多語種應用功能，適應不同的國別使用。

自動計算最大力、最小力、平均力、最大變形、伸長率、強度等功能。

單絲拉力試驗機YTN-D技術參數：

返回方式：手動或自動兩種選擇，試驗結束后自動返回或手動返回初始位置。

停機方式：1、最大斷裂值自動停機 2、上下限安全設定停機。

有效測力范圍：0.4％～100％FS。

力值精度：示值的±0.5%以內。

力值解析度：1/200 000。

力量放大倍率：X1,X2,X5,X10,X20,X50,X100等七檔全程自動換檔切換。

單位切換：G、Kg、lb、N、KN。

位移單位切換：Inch cm mm。

試驗機級別：1級。

附件：電源線1條；說明書1份；合格證1份。

選購配件：防飛濺裝置(防護門）；打印機 。

電源電壓：220V.AC/ 50HZ; (可依國別選擇110V.AC/60HZ)。

主機尺寸：/ 重量標準機型：長L*寬W*高H:450mm*400mm*1160mm / 約50KG；加高機型：長L*寬W*高H:450mm*400mm*1550mm / 約55KG。

包裝尺寸：/ 重量標準機型：長L*寬W*高H:550mm*500mm*1400mm / 約73KG；加高機型：長L*寬W*高H:550mm*500mm*1800mm / 約78KG。

橫梁行程測量高度標準：無夾具試驗行程：920mm；有夾具試驗行程：320mm。

選購：無夾具試驗行程：1320mm；有夾具試驗行程：720mm；細分型號后綴帶H。

夾具配置：拉力夾具一組；可選購其它夾具。

變形示值精度：示值的±1%以內。

大變形測量范圍：(0～800)mm。

大變形分辨力：0.05mm。

大變形示值誤差極限：示值的±1%以內。

最大試驗速度：500mm/min；選購最大1000mm/min。

最小試驗速度：0.001mm/min。

速度精度：示值的±1%以內。

位移解析度：0.005mm。

位移精度：示值的±1%以內。

變形測量范圍：2%～100%FS。

結構:YTN-D005、YTN-D01、YTN-D02、YTN-D05、YTN-D1、YTN-D2等型號雙導軌結構；YTN-D5、YTN-D10等型號是三導軌結構。

安全裝置：1、機械行程開關保護 2、急停開關緊急制動。

超載保護：超過最大負荷10％，機器自動保護。

以上是單絲拉力試驗機YTN-D系列產品的基本參數，了解更多信息可隨時聯系北京儀特諾，也許你還關注下面這個問題，希望可以對你選擇到適合你的單絲拉力試驗機有所幫助。
