YTN-MFV4高熔指PP熔噴料熔體速率測試儀

產品介紹：
口罩核心層熔噴布是采用高熔指PP聚丙烯高溫熔化噴制成形，具有很好的流動性，其熔指范圍在1000~2500g/10min或者更高，屬于超高流動性的改性塑料，采用MFR質量法根本無法測試完成，按GB/T3682標準規(guī)范，需要在活塞桿下端安排一個位移傳感器，是指在單位時間內測量擠出的材料體積，由在一定時間內活塞的移動位移計算得到，單位為cm³/10 min，即為MVR體積法；

這個方法最顯著的優(yōu)勢是消除機械切割的影響，可同步記錄活塞位移的距離和測試時間的特性，同時可達到高精確度，即使是針對短測量時間和小活塞位移的情況，比如：高流速，時間在0.600S左右的PP聚丙烯。

YTN-MFV4高熔指PP熔噴料熔體速率測試儀 由北京儀特諾公司研發(fā)制造，符合GB/T3682-2018標準要求，同時也滿ISO1133、ASTM1238，JIS等標準規(guī)范；

針對PP聚炳烯高熔指開發(fā)設計廣泛應用于口罩熔噴布源頭PP聚炳烯改性塑料生產企業(yè)，熔噴布生產企業(yè)，熔噴機生產企業(yè)等行業(yè)及相關院校、科研單位和質檢部門。


【熔融指數(shù)儀更多產品介紹，選型鏈接，請點擊：http://www.etnaln.cn/product/rrzscsy/ 】

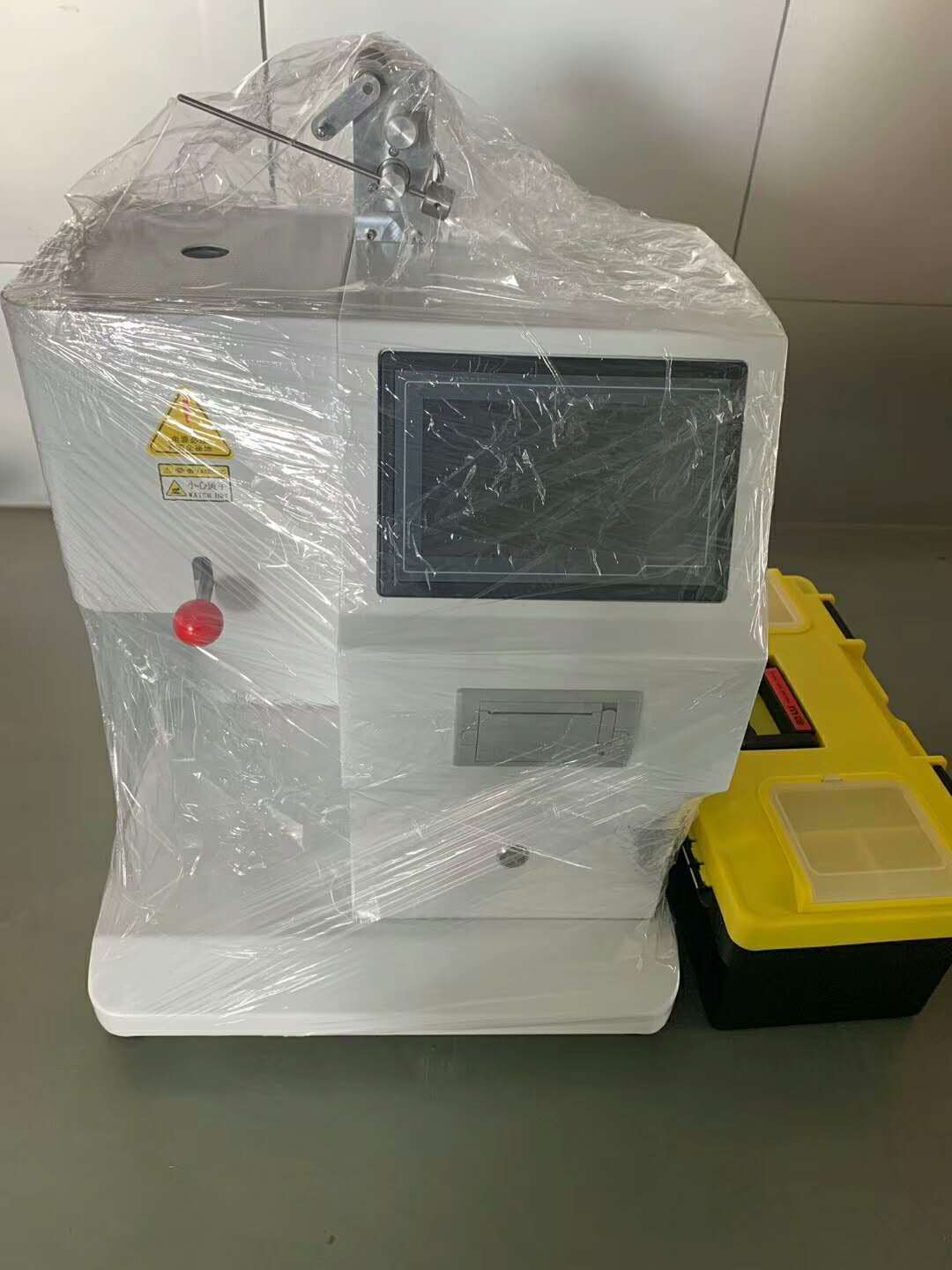

YTN-MFV4-7PT高熔指PP熔噴料熔體速率測試儀溫控核心采用自主研發(fā)的雙溫度控制系統(tǒng)，采用雙加熱圈，PT100鉑電阻溫度傳感器，具有升溫速率快，溫度精度高等特點，4小時溫度漂移不超過±0.2℃；位移傳感器采用日本歐姆龍高精度光電旋轉編碼器，精度為0.01mm，可精準快速監(jiān)測出料口熔體的位移距離，即MFR熔體速率，單位為cm³/10 min

*按GB/T3682-2018標準規(guī)范，以上測試中的MFR值是MVR值與通過230℃溫度下的密度所得。

【由于疫情導致口罩需求急劇攀升，PP熔噴料熔體流動速率儀行業(yè)訂單也是呈幾何似增長，供需不平衡，現(xiàn)貨非常緊張，有需求的朋友請第一時間聯(lián)系，陳工 13811996887】



YTN-MFV4高熔指PP熔噴料熔體速率測試儀特點：
A. 專門針對PP熔噴料開發(fā)生產

B. ?？顚Ｓ茫褂煤唵?，任何人都可操作

C. 溫控精度高，升溫速率快，4小時溫度漂移不超過±0.2℃

D. 位移精度高，達0.01mm；口模材質采用碳化鎢

E. 體積法測試無需切割，可直接輸出測試結果

F. 體積時間精確0.001s

G. 內置微型打印機，可隨時打印測試數(shù)據(jù)

H. 可通過體積法質量法的比值推算出材料在特定溫度下的密度值

J. 可通過USB連接電腦，并可通過軟件在電腦上設置試驗條件，打印數(shù)據(jù)，并存儲數(shù)據(jù)(選配）


型號區(qū)別：
1、YTN-MFV4：    4.3寸按鍵彩屏款
2、YTN-MFV4-7PT:左右結構，雙溫監(jiān)測7寸觸摸屏款

YTN-MFV4高熔指PP熔噴料熔體速率測試儀技術參數(shù)：

溫度范圍：0℃-400℃ 雙加熱圈，雙P100溫度監(jiān)測系統(tǒng)( 針對YTN-MFV4-7PT ) 溫度顯示分辨率：0.1℃ 溫度精度：±0.2℃     （YTN-MFV4-7PT：±0.2℃） 溫度均勻度：±0.5℃   （YTN-MFV4-7PT：±0.2℃） 時間精度：0.001S 標準口模/半口模直徑：Φ2.095±0.005mm/Φ1.050mm±0.005mm；口模長度：8.000±0.025mm/Φ4mm±0.025mm 裝料筒直徑：Φ9.550±0.025mm；長度：152± 0.100mm 活塞桿頭直徑：Φ9.475±0.007mm，長度：6.350±0.100mm 砝碼精度：±0.5%

日本歐姆龍光電旋轉位移測量傳感器 口模材質：碳化鎢 位移測量精度：0.01mm 試驗負荷：2160g 倒計時：300s 熔指溫度： 230℃ 體積法測試范圍：50-3000cm3/10min 輸出方式：微型自動打印輸出 電源電壓：AC220V±10% 50HZ  或AC110 /600HZ; 可用不同國別標準的電源電壓。 重量：60kg


標準附件：
主機*1臺；打印機*1臺；砝碼托盤*1件；活塞桿*1件；口模*1個；裝料斗*1個；裝料桿*1根；料筒清理桿*1根，口模清理棒*1個；紗布*2個；打印紙*2個；放料盤*1個；電源線*1條；說明書*1份；合格證*1份

試驗過程：
(1) 將YTN-MFV4熔噴布熔融指數(shù)測試儀電源打開，調整好水平，設定溫度230℃，將口模檔板關閉，再將口模放入裝料筒中，點擊溫控按鈕讓儀器開始加熱恒溫230℃.

 (2) 待恒溫至230℃后，準備好13~15ml的聚丙烯PP原料，將原料倒入裝料筒中并用料桿壓實，接著將325g負荷活塞桿插入裝料筒中，此時應將位移桿放在砝碼托盤下放，但不能接觸活塞盤，再將1835g負荷套壓在活塞桿上，點擊計時，儀器開始倒數(shù)300秒。

 (3) 儀器倒數(shù)300秒結束后，會有警報聲，然后點擊運行，再將口模檔板推開，原料會在2160g負荷壓力下擠出，當活塞桿碰到編碼器后，儀器會自動開始計時，當原料被全部擠出后，計時會自動結束，屏幕上會顯示出熔噴布聚丙烯PP原料MFR值，單位為g/10min，到此，測試完成。

(5) 選取屏幕上的打印結果，自動將測試結果打印出來。

注意：按GB/T3682-2018標準規(guī)范，以上測試中的MFR值是MVR值與通過230℃溫度下的密度所得。
